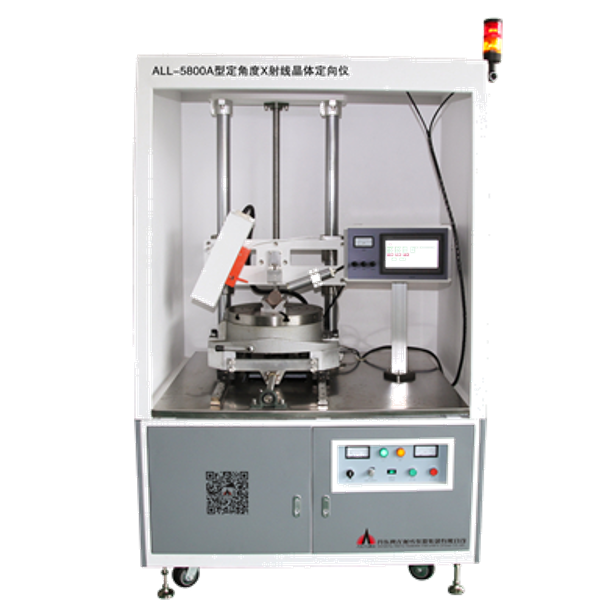

ALL-5800A型定角度X射線晶體定向儀

產品特點

該儀器針對客戶提供藍寶石晶錠定角度進行測量定向粘結而研發設計的，解決了大尺寸晶體不能在普通定向儀上測量定向粘結的難題，保證了大尺寸晶體定向粘結的準確性。

該儀器上下升降系統及前后上料均由步進電機驅動，操作簡單，先進的PLC程序穩定可靠，故障率低,可長時間連續無故障運行。設備的專用二維夾具調整范圍為±4度，可有效滿足200kg以?xún)染уV的粘接定向，操作者可以很容易調整出所測量定向的角度，特制對稱鎖緊裝置可避免切割或掏棒引起的夾具松動。360度旋轉復檢一鍵完成方便準確，有效的減輕了操作者的工作強度，從而減少了單件定向的時間。

該儀器采用了高端傳感器，可以自動限位，提高了晶體定向效率。

技術指標

● 輸入電流：?jiǎn)蜗嘟涣麟妷?20V，50Hz，0.5KW

● X 射線管：銅靶、風冷、管電壓30KV，管電流：0~5mA

● 計 數 器：蓋革計數管

● 時間常數：1、2、3檔

● 角度顯示：以標準片或標準棒為準

● 角度調整：專用二維夾具

● 檢測位置：以0.5mm塞尺為準

● 工作臺前后運動：電動，自動限位

● 上下升降：電動

● 工作臺旋轉：電動

● 光 閘：電動

● 綜合精度：±30″

● 外形尺寸：1025mm（長）X1230mm（寬）X1950mm（高）

● 儀器重量：620kg
